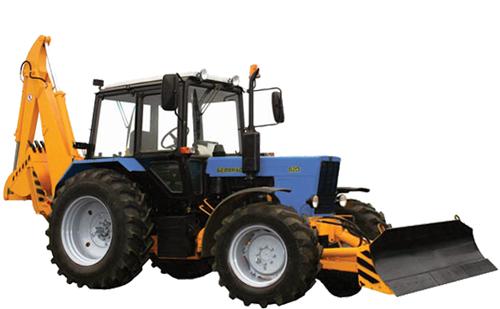

Экскаватор-бульдозер АМКОДОР 702 ЕВ,
Экскаватор-бульдозер АМКОДОР 702ЕВ-01,
Экскаватор-бульдозер АМКОДОР 702ЕВ-02
Экскаватор- бульдозер АМКОДОР 702ЕВ - модификация экскаватора-погрузчика АМКОДОР 702ЕА с фронтальным бульдозерным оборудованием и неповоротным отвалом.
Экскаватор-бульдозер 702ЕВ (и его модификации) предназначен для выполнения земляных работ на грунтах I-II категорий (отвалом) и на грунтах I-IV категорий
(экскаваторным оборудованием). Работа на грунтах выше III категории возможна только после предварительного рыхления.
Экскаватор-бульдозер может эксплуатироваться в различных климатических условиях при температуре от минус 40° до плюс 40°С.
Не допускается работа экскаватора-бульдозера с агрессивными и с вредным воздействием на человека материалами.
Принцип работы экскаватора-бульдозера бульдозерным оборудованием заключается в том, что при движении на рабочем диапазоне с опущенным отвалом (для исполнения 702ЕВ) и с опущенным и повернутым на необходимый угол (для исполнений 702ЕВ-01 и 702ЕВ-02) отвалом за счет напорного усилия отвал срезает грунт (а в исполнениях 702ЕВ-01 и 702ЕВ-02 срезает и смещает грунт в сторону).
Принцип работы экскаватора-бульдозера экскаваторным оборудованием заключается в том, что при повороте колонки и перемещении стрелы и рукояти производится набор материала в обратную лопату. После набора ковш обратной лопаты поворачивается «на себя», происходит подъем стрелы и рукояти и поворот колонки. Таким образом материал транспортируется к месту выгрузки и при повороте ковша происходит его разгрузка.
Во время работы обратной лопатой экскаватор опирается на опорные башмаки и фронтальный отвал, который необходимо установить в среднем, не повернутом положении.
Экскаватор-бульдозер представляет собой колесную самоходную машину. Основными частями машины являются:
1) базовый трактор «Беларусь» МТЗ-82.1 (или МТЗ-82.2, МТЗ-82П, или МТЗ-892, или МТЗ-950, МТЗ-950.2,),
2) бульдозерное оборудование,
3) экскаваторное оборудование.
Экскаватор АМКОДОР 702ЕВ-01 - исполнение экскаватора АМКОДОР 702ЕВ с механически фиксирующимся поворотным отвалом.
Экскаватор АМКОДОР 702ЕВ-02 - исполнение экскаватора АМКОДОР 702ЕВ с бульдозерным отвалом, имеющим гидравлическое управление поворотом.
Технические характеристики
| Тип базовой машины |
Колесный универсально-пропашной трактор
тягового класса 1.4
МТЗ-82.1; МТЗ-82.2,
МТЗ-82П; МТЗ-892;
МТЗ-950; МТЗ-950.2 |
| Номинальное тяговое усилие трактора, кН (кгс), не менее |
14 (1400) |
| Эксплуатационная мощность дизеля, кВт (л.с.) |
|
| - для тракторов 82.1, 82.2, 82П, 892 |
57,4 (78) |
| - для тракторов 950, 950.2 |
66 |
| Максимальная транспортная скорость передвижения, (9 передача заблокирована), км/ч, не более |
18 |
| Минимальный радиус поворота с навесным оборудованием в транспортном положении, м, не более |
6,9 |
| Преодолеваемый уклон твердого сухого пути, не менее |
13° |
| Дорожный просвет, мм, не менее |
190 |
| Габаритные размеры экскаватора-бульдозера с фронтальным навесным бульдозерным оборудованием с отвалом и навесным экскаваторным оборудованием в транспортном положении, мм: |
|
| - длина | 7700 |
| - ширина | 2300 |
| - высота в транспортном положении |
3800 |
Масса экскаватора-бульдозера, кг:
- эксплуатационная |
702ЕВ |
702ЕВ-01 |
702ЕВ-02 |
| 6200 |
6240 |
6280 |
|
| |
Бульдозерное оборудование |
| Тип экскаватора |
Тип бульдозера |
|
702ЕВ | 702ЕВ.01.00.000 |
С неповоротным отвалом |
702ЕВ-01 | 702ЕВ.01.00.000-01 |
С механически фиксирующимся поворотным отвалом |
702ЕВ-02 |
702ЕВ.01.00.000-02 |
С гидроповоротным отвалом |
|
| Угол резания, град | 60-5 |
| Угол въезда, град, не менее |
20 |
| Ширина отвала, мм, не менее |
2440 |
| Масса бульдозерного оборудования: | |
| - с неповоротным отвалом, кг, не более | 800 |
| - с механически фиксирующимся поворотным отвалом, кг, не более | 850 |
| - с гидроповоротным отвалом, кг, не более |
900 |
| Угол поворота поворотных отвалов, град, не менее |
±20-1 |
| Высота отвала, мм, не менее | 620 |
| Заглубление отвала ниже опорной поверхности колес, мм, не менее |
200 |
Экскаваторное оборудование |
| Вид оборудования |
Обратная лопата |
| Вместимость ковша, м3, не менее: |
|
| - геометрическая |
0,15 |
| - номинальная |
0,18 |
| Наибольшая кинематическая глубина копания, мм, не менее |
4100 |
| Наибольший радиус копания на уровне стоянки, мм, не менее |
5450 |
| Наибольшая высота выгрузки, мм, не менее |
3500 |
| Угол поворота экскаваторного оборудования (в плане), не менее: |
170° |
| Наибольшее усилие резания, кН (кгс) |
35 (3500) |
| Давление гидросистемы, ограничиваемое предохранительным клапаном распределителя, МПа (кгс/см2) |
16 (160) |
| Скорость вращения ВОМ трактора для привода насоса НШ-100, об/мин |
1000 |
| Продолжительность рабочего цикла (при наибольшей глубине копания), с, не более |
25 |
|
Масса экскаваторного оборудования, кг, не более |
1750 |
| |
Показатели экономного использования сырья, материалов, топлива и энергии |
| Часовой расход топлива при работе погрузочным оборудованием, кг/ч, не более |
8,0 |
| Часовой расход топлива при работе с навесным экскаваторным оборудованием, кг/ч, не более |
5,0 |
| Восьмидесятипроцентный ресурс до первого капитального ремонта, моточас, не менее: |
|
| - с фронтальным навесным погрузочным оборудованием |
8000 |
| - с экскаваторным навесным оборудованием |
5000 |
| Удельная суммарная оперативная трудоемкость технических обслуживаний,чел.-ч/моточас, не более |
0,07 |
|
