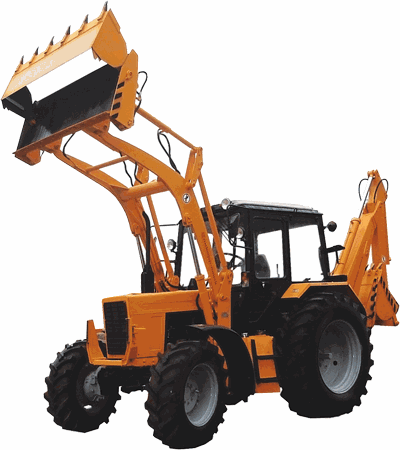

Экскаватор-погрузчик АМКОДОР 702ЕА,
Экскаватор-погрузчик АМКОДОР 702ЕА-01,

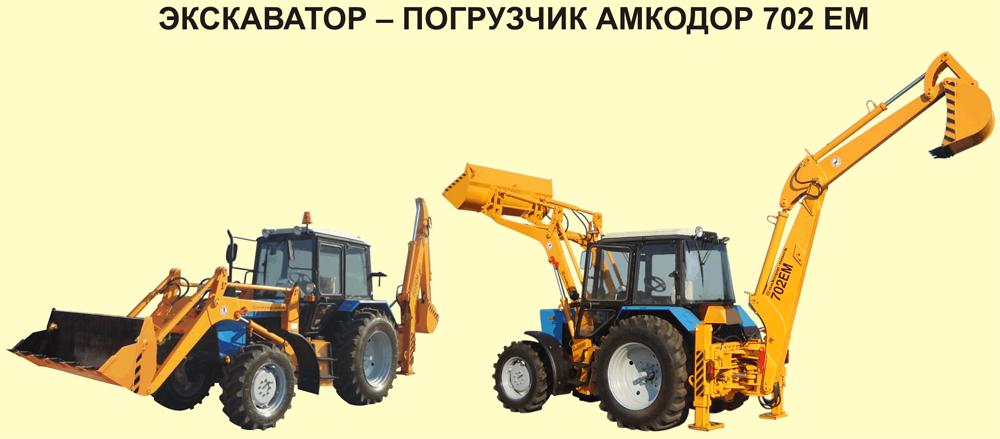

Экскаватор-погрузчик АМКОДОР 702ЕМ
 Экскаватор - погрузчик АМКОДОР 702ЕА предназначен для выполнения погрузочно-разгрузочных работ с сыпучими и мелкокусковыми материалами, транспортирования этих материалов на небольшие расстояния, для земляных работ на грунтах I-II категорий (ковшом) и на грунтах I-IУ категорий (экскаваторным оборудованием). Работа на грунтах выше III категории возможна только после предварительного рыхления.
Экскаватор - погрузчик может эксплуатироваться в различных климатических условиях при температуре от минус 40° до плюс 40° С.
Принцип работы экскаватора-погрузчика погрузочным оборудованием заключается в том, что при движении на рабочем диапазоне с опущенной стрелой и повернутым на необходимый угол ковшом погрузчик за счет напорного усилия внедряется в штабель материала и набирает его в ковш. После набора ковш поворачивается «на себя», поднимается стрела и материал транспортируется к месту выгрузки. Выгрузка происходит при подъеме стрелы на необходимую высоту за счет поворота ковша.
Принцип работы экскаваторным рабочим оборудованием заключается в том, что при повороте колонки и перемещении стрелы и рукояти производится набор материала в обратную лопату. После набора ковш обратной лопаты поворачивается «на себя», происходит подъем стрелы и рукояти и поворот колонки.
Таким образом, материал транспортируется к месту выгрузки и при повороте ковша происходит его разгрузка.
Во время работы обратной лопатой экскаватор опирается на опорные башмаки и фронтальный погрузочный ковш.

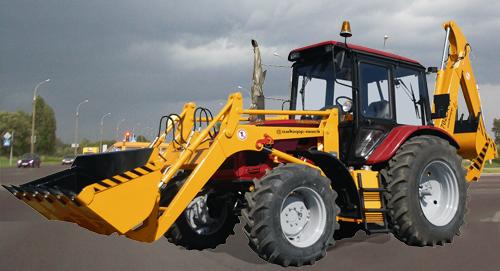

Экскаватор-погрузчик АМКОДОР 702ЕА-01 - исполнение экскаватора-погрузчика АМКОДОР 702ЕА. с фронтальным погрузочным оборудованием и основным ковшом, с механическим быстросменным устройством.
Экскаватор-погрузчик состоит из следующих основных частей:
• базового трактора «Беларусь» МТЗ-82П или МТЗ-82.2; МТЗ-920.2;
• погрузочного оборудования;
• экскаваторного оборудования;
Привод всех рабочих движений, а также управление исполнительными органами экскаватора-погрузчика – гидравлические.
Технические характеристики
| |
АМКОДОР 702ЕА |
АМКОДОР 702ЕМ |
| Тип базовой машины |
Колесный универсально-пропашной трактор тягового класса
1.4 модели МТЗ-82.2; МТЗ-82П |
Колесный универсально-пропашной трактор тягового класса
1.4 модели МТЗ-82.2; МТЗ-82П |
| Номинальное тяговое усилие трактора, кН, не менее |
14 |
14
|
| Эксплуатационная мощность, кВт |
57,4 |
57,4 |
| Максимальная транспортная скорость передвижения, км/ч, не более |
18 |
18 |
| Минимальный радиус поворота с навесным оборудованием в транспортном положении, м, не более |
7,0 |
7,0 |
| Угол въезда, не менее |
15° |
15° |
| Угол съезда, не менее |
20° |
20° |
| Преодолеваемый уклон твердого сухого пути, не менее |
13° |
13° |
| Дорожный просвет, мм, не менее |
190 |
190 |
| Эксплуатационная масса погрузчика,, кг |
6650 |
7100 |
| Конструктивная масса погрузчика, кг |
6300 |
6800 |
| Габаритные размеры погрузчика-экскаватора с фронтальным навесным погрузочным оборудованием с ковшом и навесным экскаваторным оборудованием в транспортном положении, мм: | |
|
| - длина | 7750 |
6300 |
| - ширина | 2300 |
2500 |
| - высота |
3800 |
3800 |
| |
Погрузочное оборудование |
| Номинальная грузоподъемность, кг, не менее | 1000 |
1000 |
| Вместимость ковша, мм, не менее | |
|
| - геометрическая |
0.44 |
0.44 |
| - номинальная |
0.54 |
0.54 |
| Ширина режущей кромки ковша, мм, не менее | 2000 |
2000 |
Максимальная высота разгрузки ковша по режущей
кромке при угле разгрузки 45°, мм, не менее | 2600 |
2600 |
| Максимальная высота разгрузки челюстным ковшом , мм | 3400 |
3400 |
Вылет кромки ковша при максимальной высоте разгруз
ки, мм, не менее |
700 |
700 |
Максимальный угол разгрузки ковша при максимальной
высоте подъема, не менее |
45° |
45° |
| Опрокидывающая нагрузка на максимальном вылете, кН, не менее | 16 |
16 |
| Вырывное усилие, кН, не менее: |
|
|
| - развиваемое гидроцилиндрами ковша |
18 |
18 |
| - развиваемое гидроцилиндрами стрелы |
21 |
21 |
| Число видов дополнительных сменных рабочих органов, шт., не менее |
10 |
10 |
| Масса конструктивная фронтального навесного погрузочного оборудования, включая ковш, кг, не более |
850 |
850 |
Экскаваторное оборудование |
| Вид оборудования |
Обратная лопата |
Обратная лопата |
| Вместимость ковша, м3, не менее: |
|
|
| - геометрическая |
0,15 |
0,15 |
| - номинальная |
0,18 |
0,18 |
| Наибольшая кинематическая глубина копания, мм, не менее |
4100 |
4100 |
| Наибольший радиус копания на уровне стоянки, мм, не менее |
5450 |
5450 |
| Наибольшая высота выгрузки, мм, не менее |
3500 |
3500 |
| Угол поворота экскаваторного оборудования (в плане), не менее: |
|
|
| - при копании |
156° |
156° |
| - при выгрузке |
170° |
170° |
| Наибольшее усилие резания, кН (кгс) |
35 (3500) |
35 (3500) |
| Давление гидросистемы, ограничиваемое предохранительным клапаном распределителя, МПа (кгс/см2) |
16 (160) |
16 (160) |
|
Масса экскаваторного оборудования, кг, не более |
1750 |
1950 |
| |
Сменные рабочие органы на фронтальное навесное погрузочное оборудовавание |
| Ковш увеличенный |
|
| Номинальная вместимость,м3 , не менее |
0,5 |
| Ширина режущей кромки, мм, не менее |
1600 |
| Масса, кг, не более |
170 |
| Ковш для снега |
|
| Номинальная вместимость, м3, не менее |
0,5 |
| Ширина режущей кромки, мм, не менее |
2200 |
| Масса, кг, не более |
200 |
| Вилы грузовые |
|
| Грузоподъемность,т, не менее |
0,75 |
| Высота подъема, мм, не менее |
2800 |
| Ширина захвата, мм, не менее |
1100 |
| Масса, кг, не более |
130 |
| Вилы сельскохозяйственные |
|
| Грузоподъемность,т, не менее |
1,0 |
| Высота подъема, мм, не менее |
2500 |
| Ширина захвата (по осям крайних пальцев), мм, не менее |
1200 |
| Масса, кг, не более |
125 |
| Отвал |
|
| Ширина отвала, мм, не менее |
2100 |
| Высота отвала,мм, не менее |
650 |
| Опускание отвала ниже опорной поверхности колес, мм, не менее |
200 |
| Масса,кг, не более |
190 |
| Крюк монтажный |
|
| Грузоподъемность, т, не менее |
1,0 |
| Максимальная высота подъема по крюку, мм, не менее |
2800 |
| Максимальный вылет крюка от оси передних колес, мм, не менее |
1500 |
| Масса кг, не более |
85 |
| Ковш для корнеплодов |
|
| Номинальная вместимость,м 3 , не менее |
0,5 |
| Ширина режущей кромки, мм, не менее |
1600 |
| Масса,кг, не более |
180 |
| |
Показатели экономного использования сырья, материалов, топлива и энергии |
| Часовой расход топлива при работе погрузочным оборудованием, кг/ч, не более |
8,0 |
8,0 |
| Часовой расход топлива при работе с навесным экскаваторным оборудованием, кг/ч, не более |
5,0 |
5,0 |
| Восьмидесятипроцентный ресурс до первого капитального ремонта, моточас, не менее: |
|
|
| - с фронтальным навесным погрузочным оборудованием |
8000 |
8000 |
| - с экскаваторным навесным оборудованием |
5000 |
5000 |
| Удельная суммарная оперативная трудоемкость технических обслуживаний,чел.-ч/моточас, не более |
0,07 |
0,07 |
|
