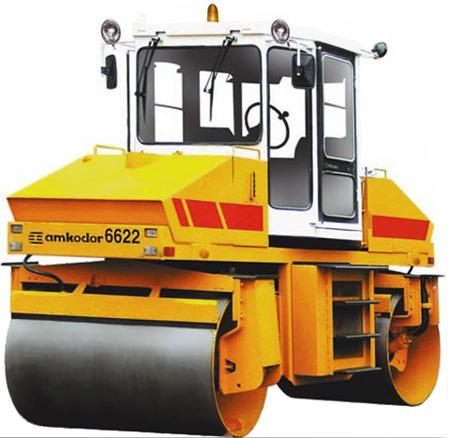

Каток АМКОДОР 6622А
каток вибрационный самоходный двухвальцевый массой 10 т
Каток АМКОДОР 6622А предназначен для уплотнения асфальтобетонных покрытий и оснований различных типов, в том числе щебеночных, гравийных, шлаковых при строительстве и ремонте автомобильных дорог, аэродромов, промышленных площадок.
Каток изготавливается для использования в диапазонах температур окружающего воздуха
от плюс 5 ° С до плюс 40 ° С.
Вид климатического исполнения У1 и Т1 по ГОСТ 15150.
Каток содержит два гладких ведущих вибрационных вальца. Вальцы оборудованы гидростатическим приводом движения от одного насоса переменной производительности.
Гидромоторы привода вальцов имеют встроенные дисковые стояночные тормоза. Вальцы снабжены встроенным вибратором с приводным гидромотором. Конструкцией катка предусмотрена система орошения и очистки поверхности вальцов при уплотнении асфальтобетона. Каток снабжен кабиной с двумя постами управления. Рулевое управление позволяет управлять вальцами независимо.
Ресурсы, сроки службы и хранения: 80% ресурс катка до первого капитального ремонта 8000 моточ. Срок службы – 8 лет.
Технические характеристики
| Тип катка |
Вибрационный двухвальцовый |
| Масса эксплуатационная, т |
10 |
Рабочий орган |
| Тип |
Гладкий вибрационный валец |
| Ширина уплотняемой полосы, мм |
1600 |
| Ширина уплотнения при смещении вальцев, мм |
2580 |
| Диаметр вальца, мм |
1100 |
| Количество вальцов |
2 |
| Привод вибратора |
Гидрообъемный |
| Вынуждающая сила, кН | 70/60
|
| Частота колебаний вибратора, Гц | 40/50 |
| Амплитуда, мм | 0,75/0,41 |
| Линейное давление вальца, кг/см |
29.8 |
Двигатель |
| Тип двигателя |
Д 243 |
| Мощность номинальная, кВт |
59,6 |
Система смачивания |
| Подача воды | Самотеком с 2-мя электроуправляемыми запорными вентилями |
| Количество скребков | По два на каждый валец |
Рулевое управление |
| Тип |
Оба поворотных вальца |
| Привод | Гидрообъемный |
| Наименьший радиус поворота по контуру наружного следа, мм |
6000 |
Гидросистема |
| Гидросистема хода |
|
| Тип |
Гидрообъемная |
| Скорость передвижения, км/ч: |
|
| рабочая |
0 – 6.6 |
| транспортная |
0 – 13.5 |
| Подача насоса, л/мин |
140 |
| Давление настройки предохранительных клапанов, МПа |
32 |
| Гидросистема вибратора |
|
| Тип |
Гидрообъемная |
| Подача насоса, л/мин |
170 |
| Давление настройки предохранительных клапанов, МПа |
32 |
| Гидросистема рулевого управления |
|
|
Подача насоса, л/мин |
24 |
| Давление настройки предохранительных клапанов, МПа |
16 |
| |
Тормоза |
| Рабочая тормозная система |
Замкнутый контур гидрообъмного привода |
| Стояночная тормозная система |
Многодисковый постоянно замкнутый тормозной механиз в
«масле» с гидравлическим растормаживанием, встроенный в
гидромоторы привода хода |
Заправочные емкости |
| Бак топливный, л |
235 |
| Картер двигателя, л |
15 |
| Система охлаждения, л |
19 |
| Бак гидросистемы, л |
200 |
| Бак системы смачивания, л |
900 |
Габаритные размеры |
| Длина, мм |
4100 |
| Ширина, мм |
2260 |
| Высота, мм |
3490
(по проблесковому маяку) |
|
